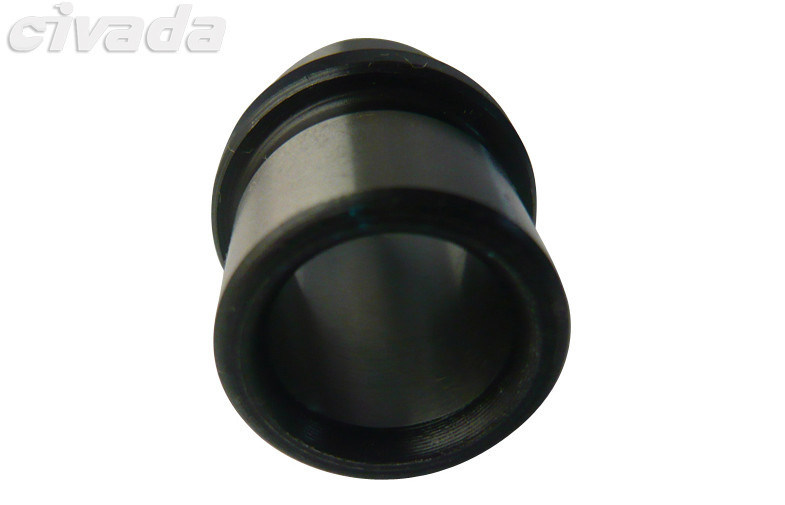

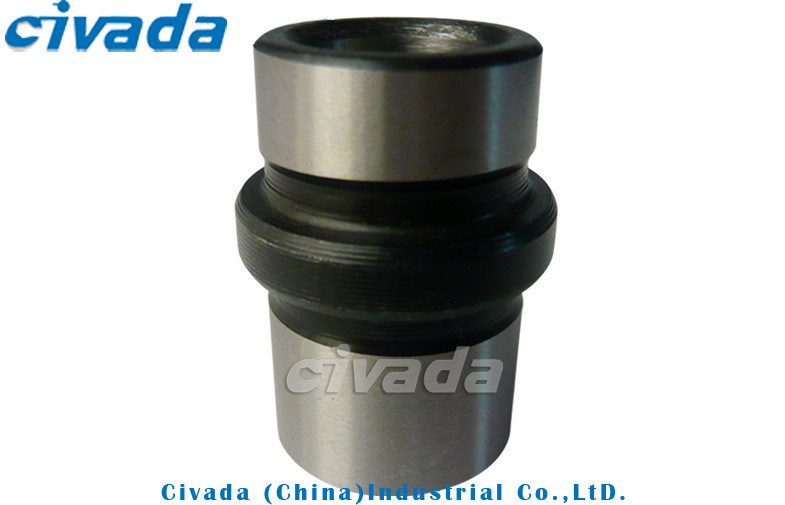

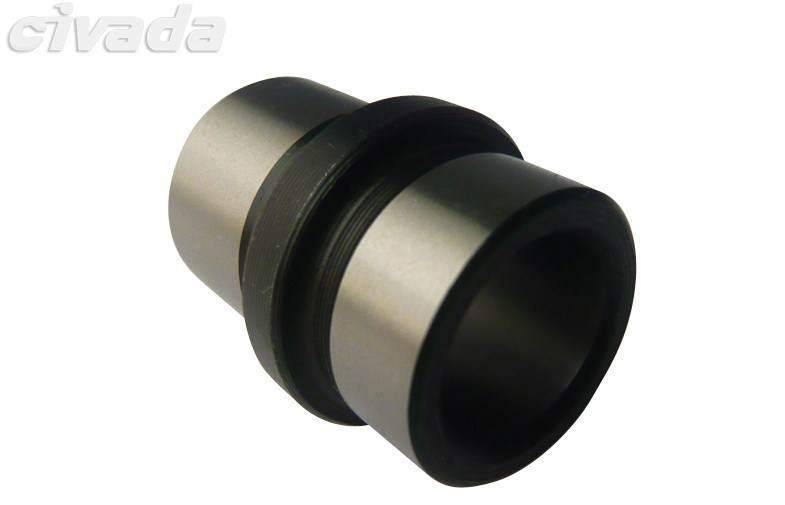

shoulder guide sleeves MISUMI / FIBRO / HASCO for plastic injection mold

shoulder guide sleeves MISUMI / FIBRO / HASCO for plastic injection mold

1. Material

SUJ2 ( 52100 )( 1.2067 ) equivalent

20Cr  ( 5120 ) ( 20Cr4 ) ( SCr435 )  equivalent

2. Hardness

58 HRC ~ 62 HRC

3. Specifications

• Standards : MISIMI / DIN / AISI etc.
• Mounting method flange fixing
• Further dimensions, lengths and materials available on request
• Customized sizes are accepted
• Service: OEM available , and standard with stock
• Tolerance : press-fit part: m5, sliding part:-0.001 ~ -0.005mm, Head : - 0.2 ~ - 0.1mm
• Diameter arrage :  Φ 8.0mm  ~  Φ 120 mm or according to customer’s demand .
• Polishing: can make close to Ra 0.4 standard is R0.8
• Good-quality and precision
• Nitrogen treatment to improve the hardness
•  More products can be produced according to PUNCH / DANLY / DME / HASCO / TOHATSU / FIBRO / AGATHON / STRACK / PEDROTTI / RAYMOND / FUTABA / SANKYO / PROGRESSIVE / RABOURDIN , etc.

4. Machinery & Equipments

• CNC machining center; CNC lathe; Normal lathe; CNC milling machine;
• General punching machine, CNC turning center; Wire EDM, etc.
• And we also can offer 4 or 5 axis-CNC center processes.
• General milling machine; General drilling machine; General planning and grinding machine

5. Application

Leader components ,used in conjunction with the guide pillars

• Plastic injection mold components
• Press die components

6 . Machinery & Equipments

• CNC machining center; CNC lathe; Normal lathe; CNC milling machine;
• General punching machine, CNC turning center; Wire EDM, etc.
• And we also can offer 4 or 5 axis-CNC center processes.
• General milling machine; General drilling machine; General planning and grinding machine

​

7.​ Further Information

8. Packing & Delivery




9 . Main products

• HSS punch ,Precision punch ,Ejector punch ,Punch ejector pins, Ball-lock punches, Punch retaine
• Die button
• Guide pillars ,Guide bushings ,Guide post set ,Ball cages
• Mold ejector pins ,Ejector sleeves
• Oiless bush , Bronze Wear Plate



10. Spot Light of CIVADA

· Factory opened more than 12 years

· Factory Size : 1,000-3,000 square meters

· Reserch & Development Group : 8 people

· Equipment & Machine : all imported precision ones

· Good reputation in Mold Components Area.

· One-step servise for your much time and cost .

· Complete quality management system .
